Anwendungen von Chemical Imaging Kameras
zur Inline-Sortierung von Kunststoffen
in der Recycling Industrie

- Berührungslose Inspektionssysteme für die sensorgestützte Sortierung von Stoffen im Recyclingbereich nach Farbe, Form, Größe und Struktur, sowie nach chemischen und elektrischen Materialeigenschaften -

Markus Burgstaller / EVK DI Peter Kerschhaggl GmbH
6. Kolloquium - 8. und 9. November 2010
Arbeitskreis Prozessanalytik
in Waldbronn - Fa. Polytec


Elektronisch Visualisieren Klassifizieren


EVK ist ein kompetenter und etablierter Sensorlieferant
für Maschinenbauer unter anderem auch im Recyclingbereich.

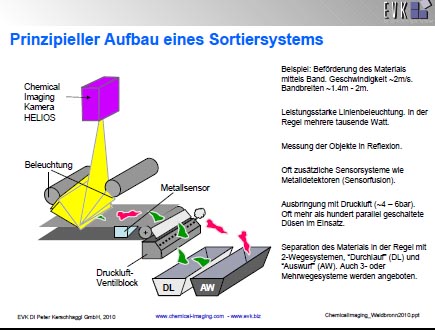

Die eingesetzten berührungslosen Inspektionssysteme wurden speziell für die sensorgestützte Sortierung von Schüttgütern entwickelt und verarbeiten Objekte nach Farbe, Form, Größe und Struktur, sowie nach chemischen und elektrischen Materialeigenschaften.

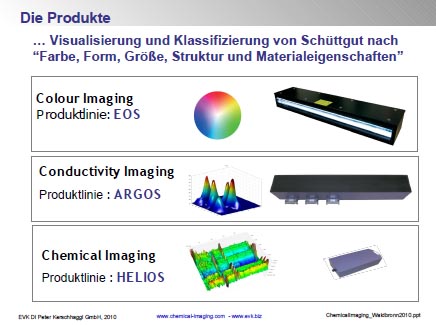

Chemische Materialeigenschaften werden hierfür mit Hyperspetral Imaging Kamerasystemen (Chemical Imaging) der Produktfamilie HELIOS inline erhoben, multivariat verarbeitet und klassifiziert.
Metalle werden hinsichtlich ihrer elektrischen Leitfähigkeit unterschieden (Produktfamilie ARGOS). Auch hier geschieht die vollständige Aufnahme, Verarbeitung und Klassifizierung der Informationenund Ansteuerung der Effektorik (Ventile) inline und eigenständig im gekapselten Sensorsystem.

Durch Fusionierung verschiedener Objekteigenschaften wie auch Farbe (Produktfamilie EOS) werden Sensornetzwerke realisiert, die punktgenau auf da zu sortierernde Schüttgut abgestimmt sind und so eine hohe Trennschärfe selbst bei schwierigen Aufgabenstellungen ermöglichen.

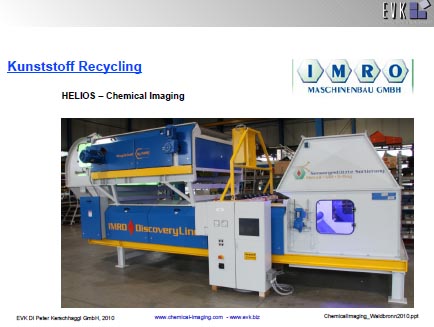

Im Vortrag wird der derzeitige Einsatz von Chemical Imaging Kameras
am Beispiel des Kunststoffrecyclings diskutiert. Vorteile und Nachteile werden alternativen Sensortechnologien gegeübergestellt. Eine Beschreibung des Weges von der Aufnahme der Daten über verschiedene Korrekturmaßnahmen bis hin zum gut aufbereiteten Spektrum, zeigt die Notwendigkeit einer leistungsstarken Recheneinheit auf.
Die Überführung der Spektren zu einfachen Objekteigenschaften (Features) mittels gut eingeführter und flexibler multivariaten Datenverarbeitung wird dargestellt.

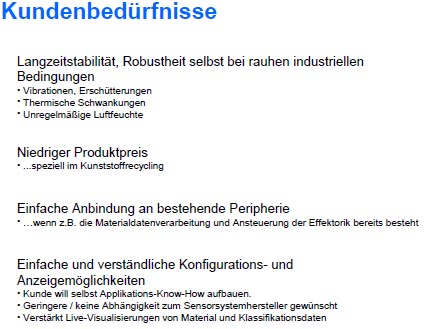

Vor allem der Umgang, die Bedienung und Einstellung
von Chemical Imaging Systemen durch den Kunden hat sich als Herausforderung herausgestellt.

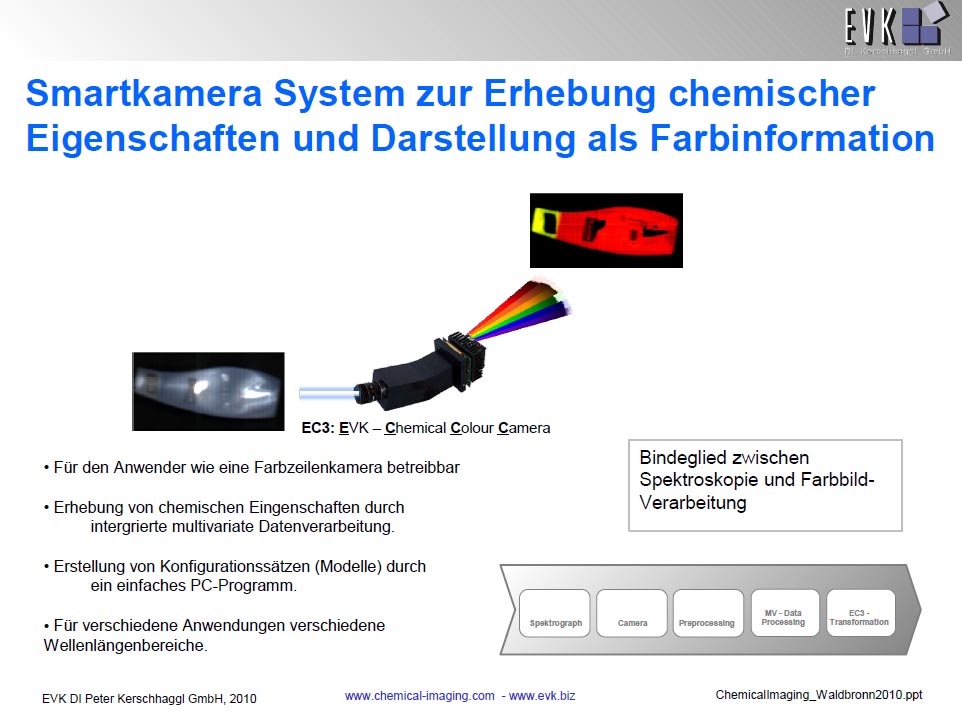

Durch eine neue Verarbeitungstechnolgie von HSI-Daten, die
EC3-Technoligie, wird das Arbeiten diesen Daten und der Umgang mit solchen Kamerasystmen vereinfacht.





Download Vortrag (2 MB)
